Kirjeldus

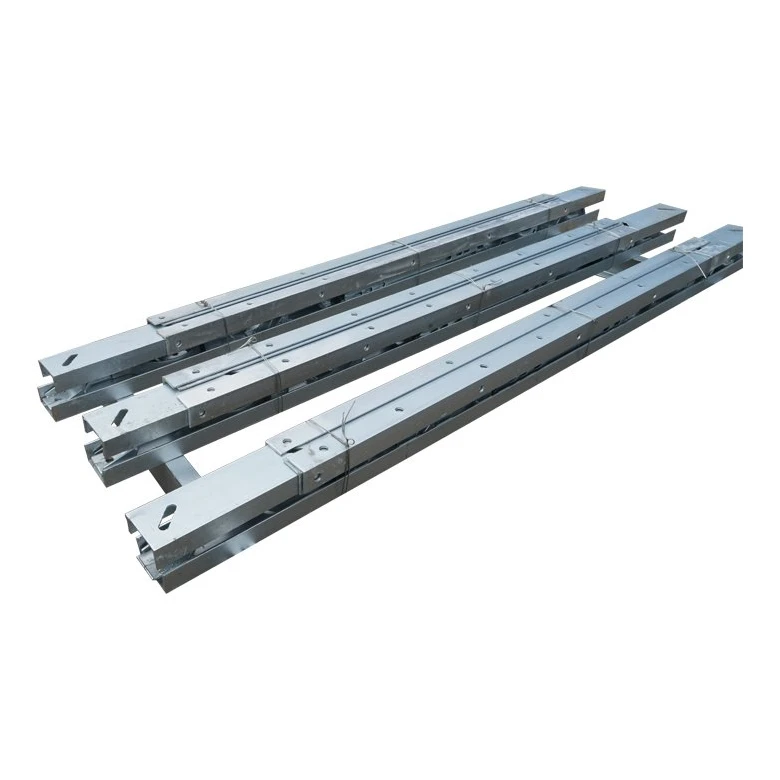

Trafo ristõlgkasutatakse tugitalana{0}}postidele paigaldatud jaotustrafode platvormidel. See sobib trafo aluse, kahe-pooluste vahega, traksidega ja M12- või M16 8.8-klassi kuumtsingitud{5}}poltidega. Kasulik on see, et tala pikkust, augu asendit ja kinnituste paigutust saab teha ühe platvormikomplektina, nii et saidi meeskond saab trafo toe tõsta ja kokku panna ilma tsingitud terast lõikamata.

Toote parameetrid

Parameeter	Spetsifikatsioon
Materjal	Q235B süsinikteras; Q355B suure koormuse või tugeva tuulega aladele
Terase sektsioon	10# kanal 100×48×5,3 mm; 12# kanal 120×53×5,5 mm
Pikkus	2,5 m väikese platvormi jaoks; 2,85 m suurema trafoplatvormi jaoks
Poldi klass	M12 või M16, 8,8 klassi kuumtsingitud{3}}
Pinnatöötlus	Kuum-tsingitud, tsingikiht 85 μm või projekti nõue
Pole Match	12 m või 15 m betoonpost; topelt-pooluse platvormi paigutus
Peamised kontrollid	Aukude kaugus, tala sirgus, keevisõmblus, tsingikiht ja detaili märk

Toote eelised

1) Trafo ristõlgkasutab fikseeritud sektsiooniandmetega kanaliterast, nii et joonisel saab enne tootmist trafo kaalu ja pooluse kaugust sobitada.

2) 2,5 m ja 2,85 m tala pikkused järgivad tavalist topelt-postide vahekaugust, mis vähendab lõikamist masti kohas.

3) Poldid, traksid, plaadid ja talamärgid saab lihtsamaks tõstmiseks ja paigaldamiseks pakkida platvormide komplekti.

Peamised rakendused

Kasutatakse jaotustrafode platvormide,{0}}postidele paigaldatud seadmete tugede ja elektrijaotuse rekonstrueerimisprojektide jaoks.

Sobib 0,4 kV ja 10 kV seotud poolusplatvormi riistvarale, kui joonised kinnitatakse.

Kvaliteedikontroll

Ava asukohta kontrollitakse trafo platvormi joonise alusel enne galvaniseerimist ja uuesti enne pakkimist.

Pärast kuum-tsinkimist kontrollitakse pinda tühja terase, teravate tsingitükkide ja blokeeritud poldiaukude suhtes.

Kohandamise teenus

Saame toota joonise, näidise või projekti suuruste loendi alusel, kui standardsed kataloogi suurused ei vasta saidile.

Enne tootmist peab tellimus kinnitama materjali klassi, pinnaviimistlust, augud, pikkust ja tarvikute kogust.

KKK

K: Millist tala suurust tavaliselt kasutatakse?

V: Levinud platvormidel kasutatakse 10# kanalite terast 100×48×5,3 mm. 12# kanalite terasest 120×53×5,5 mm saab valida raskemate või tugevamate tuuleolude jaoks.

K: Milliseid andmeid tuleks enne tootmist saata?

V: Saatke postide vahekaugus, platvormi laius, trafo suurus, poldi ava asukoht ja vajalik tala pikkus.

K: Kas polte saab koos taladega tarnida?

V: Jah. Trafo ristõla saab pakkida M12- või M16 8.8-klassi kuumtsingitud-poltide, mutrite ja seibidega vastavalt platvormile.
